二通插裝閥結構及原理
二通插裝閥的推廣和應用可以說使液壓技術的發展提高到了一個嶄新的階段。由于二通插裝閥液壓系統具有普通液壓系統無可比擬的一系列獨特特點，故而現已被廣泛應用于冶金機械、塑料機械、重型機床、船舶、水利機械、礦山機械以及其它工程機械等行業領域。
二通插裝閥的主要結構包括插裝件、控制蓋闆、先導控制閥和集成塊體四部分組成：
①插裝件：由閥芯、閥體、彈簧和密封件等組成，可以是錐閥式結構，也可以是滑閥式結構。它的主要功能是控制二通插裝閥主油路中的油流方向、壓力和流量等。
②控制蓋闆：由蓋闆內嵌裝各種微型先導控制元件(如梭閥單向閥、插式調壓閥等以及其它元件組成。主要功能是固定插裝件，內嵌的各種微型先導控制元件與先導控制閥結合可以控制插裝件的工作狀態；在控制蓋闆上還可以安裝各種檢測插裝件工作狀態的傳感器等。二通插裝閥控制蓋闆可以分為：方向控制蓋闆、壓力控制蓋闆和流量控制蓋闆三大類。當具有兩種以上功能時稱為複合控制蓋闆。
③先導控制閥：安裝在控制蓋闆上(或集成塊上)，對插裝件動作進行控制的小通徑控制閥。主要有6mm和10mm通徑的電磁閥、電磁球閥、比例閥、可調阻尼器緩沖器以及液控先導閥等。當主插件通徑較大時，為了改善其動態特性也可以用較小通徑的插裝件進行兩級控制。
④集成塊：用來安裝插裝件控制蓋闆和其它控制閥，溝通主要油路。
以上所述即為二通插裝閥的基本結構及原理。特別要強調的一點是：二通插裝閥A口控制面積與C腔控制面積之比，a=Ac/Aa，稱為面積比，它是一個十分重要的參數，對二通插裝閥的工作性能有重要的影響。

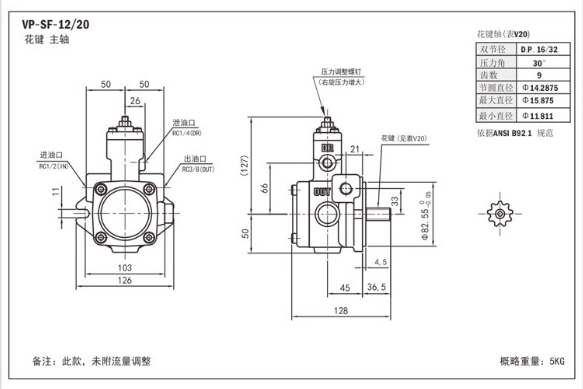

SVPF系列葉片泵：
SVPF-10-A1 SVPF-10-A2 SVPF-10-A3
SVPF-12-A1 SVPF-12-A2 SVPF-12-A3
SVPF-15-A1 SVPF-15-A2 SVPF-15-A3
SVPF-20-A1 SVPF-20-A2 SVPF-20-A3
SVPF-30-A1 SVPF-30-A2 SVPF-30-A3
SVPF-40-A1 SVPF-40-A2 SVPF-40-A3
DVM系列葉片泵：
DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V
DVS系列：
DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
