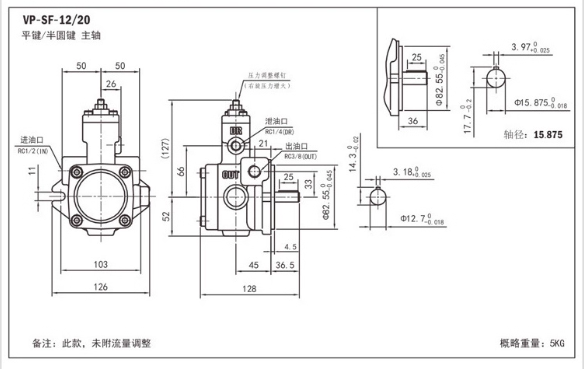

LAIFLUID液壓油泵SVPF-20-A3-7S SVPF-20-A2/A1/A3葉片泵
液壓二通插裝閥使用注意事項
液壓二通插裝閥簡單點來說就是一種新型液壓控制元件，本文給大家介紹下關于液壓二通插裝閥的使用注意事項，供大家參考學習。
液壓二通插裝閥的設計與使用的注意事項：
1、液壓二通插裝閥在工作中，由于複位彈簧力較小，因此閥的狀態主要決定于作用在A、B、X三腔的油液壓力，而Pa、Pb由系統或負載決定。若采用外控(即控制油來自工作系統之外的其他油源)，則Px是可控的；若采用內控(即控制油來自工作系統本身)，則Px也將受到負載壓力的影響。所以負載壓力的變化及各種沖擊壓力的影響，對內控控制壓力的干擾是難免的。因此，在進行二通插裝閥液壓系統設計時需要經過仔細分析計算，清楚了解整個工作循環中每個支路壓力變化的情況，尤其注意分析動作轉換過程沖擊壓力的干擾，特別是內控方式，須重視梭閥和單向閥的運用，否則將造成局部誤動作或整個系統的癱瘓。
2、由于液壓二通插裝閥回路均是由一個個獨立的控制液阻組合而成，所以它們的動作一緻性不可能像傳統液壓閥那樣可靠，為此，應合理設計先導油路，并通過使用梭閥或單向閥等元件的技術措施，以避免出現瞬間路通而導緻系統出現工作失常甚至癱瘓現象。
3、如果若干個液壓二通插裝閥共用一個回油或洩油管路，為了避免管路壓力沖擊引起意外的閥芯移位，應設置單獨的回油或洩油管路。
4、應注意面積比、??啟壓力、??啟速度及密封性對閥的工作影響。
5、閥塊又稱集成塊或通道塊，它是安裝插裝元件、控制蓋闆及與外部管道連接的基礎閥體，閥塊中有插裝元件的安裝孔(也稱插入孔)及主油路孔道和控制油路孔道，有安裝控制蓋闆的加工平面、安裝外部管道的加工平面及閥塊的安裝平面等。
SVPF系列葉片泵：
SVPF-10-A1 SVPF-10-A2 SVPF-10-A3
SVPF-12-A1 SVPF-12-A2 SVPF-12-A3
SVPF-15-A1 SVPF-15-A2 SVPF-15-A3
SVPF-20-A1 SVPF-20-A2 SVPF-20-A3
SVPF-30-A1 SVPF-30-A2 SVPF-30-A3
SVPF-40-A1 SVPF-40-A2 SVPF-40-A3
DVM系列葉片泵：
DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V
DVS系列：
DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.hd-chaiqian.com.cn/yyyb/110.html
