HA-45 為固定排量內嚙合齒輪泵，屬中高壓、中等排量系列，核心特性：結構緊湊、壓力穩定、低脈動、適配中高壓液壓系統，最低穩定工作轉速 500 r/min。

一、核心技術參數

• 類型：固定排量內嚙合齒輪泵（軸向間隙補償式）
• 理論排量：45 mL/r（45 cc/rev）
• 壓力規格額定工作壓力：25 MPa（250 bar）瞬時峰值壓力：30 MPa（300 bar）
• 轉速范圍最高連續轉速：3000 r/min最低穩定工作轉速：500 r/min
• 適用介質：礦物型抗磨液壓油（推薦 ISO VG46）、合成液壓油
• 工作油溫：-15℃ ～ 80℃（推薦 25～55℃）
• 油液清潔度：≤ ISO 19/16，避免雜質磨損補償側板
• 軸伸形式：標準平鍵（可選漸開線花鍵）
• 連接形式：SAE 標準法蘭/螺紋油口
• 重量：約 8.2 kg

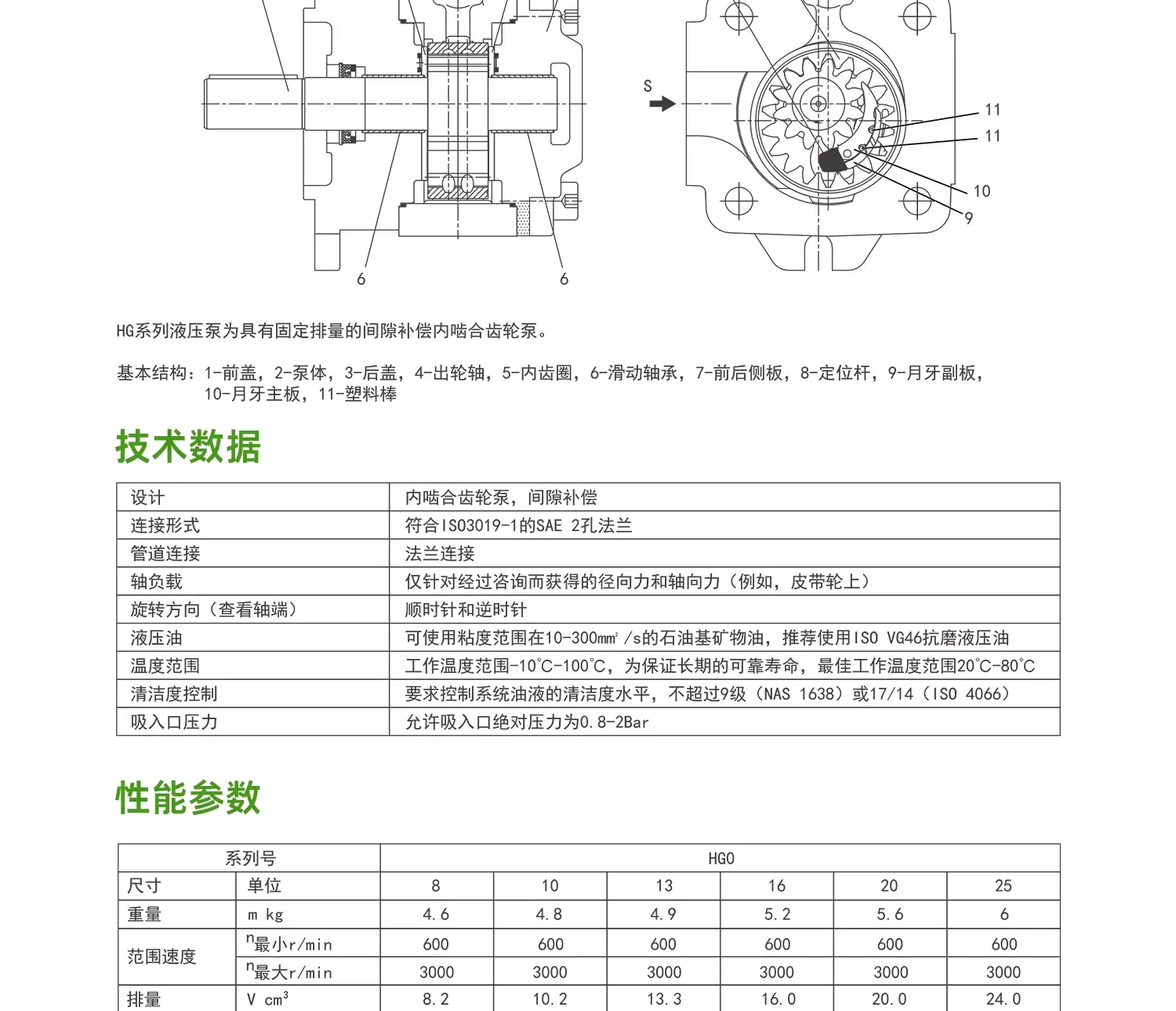

二、結構組成與工作原理

1. 核心結構

由高強度鑄鐵泵體、主動小齒輪、內齒圈、月牙隔板、軸向補償側板、滑動軸承、前后端蓋、密封組件等組成。

• 內齒副：主動齒輪與內齒圈偏心嚙合，形成吸、壓油腔
• 月牙隔板：分隔吸油區與壓油區，防止串油
• 軸向補償機構：高壓油推動側板貼緊齒輪端面，自動補償磨損間隙
• 降噪殼體：加厚鑄鐵結構，抑制振動與噪音

2. 工作原理

主動軸帶動小齒輪旋轉，內齒圈同步嚙合轉動；齒間容積隨嚙合位置變化，吸油區容積擴大吸入油液，壓油區容積縮小輸出高壓油；補償機構動態密封，減少內泄，實現穩定、低脈動供油。

三、性能特點

1. 壓力穩定、效率高：額定 25 MPa，高壓下容積效率≥ 90%，保壓性能好
2. 低噪音、低脈動：內嚙合結構+降噪設計，流量脈動小于外嚙合泵
3. 轉速適應性強：最低 500 r/min 穩定工作，適配伺服變頻驅動
4. 抗污染能力強：齒間間隙大、滑動軸承，對雜質敏感度低于葉片泵
5. 壽命長、可靠性高：無易損件，適合頻繁啟停、連續工作工況
6. 結構緊湊：體積小、重量輕，便于集成安裝

四、典型應用場景

• 注塑機、壓鑄機、液壓機伺服液壓系統
• 工程機械、叉車、起重機械中高壓回路
• 機床、冶金設備、橡塑機械液壓站
• 保壓回路、精密控制、低噪音供油系統
• 工業液壓站、節能型液壓系統

五、安裝與維護要點

1. 安裝

• 采用撓性聯軸器，嚴格對中，避免軸端徑向/軸向力
• 吸油高度≤ 500 mm，吸油管通暢，防止氣蝕
• 進出口嚴禁接反，首次啟動前注滿油、空載排氣
• 可任意角度安裝，固定牢固減少振動

2. 維護

• 定期檢查油位、油溫、油液清潔度、密封泄漏
• 避免長期空轉、超壓、超速運行
• 建議換油周期：2000–3000 小時，更換吸油濾芯
• 長期停用后，先低速空載運行再加載

六、同系列排量參考（mL/r）

HA-25、HA-32、HA-45、HA-56、HA-63、HA-80

需要我補充 HA-45 與 HG0-13、HG2-100 的參數對比表，或提供安裝尺寸、油口規格嗎？
