日本住友SUMITOMO內嚙合齒輪泵QT42 QT52 QT43注塑機油泵伺服泵
QT22系列齒輪泵
QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A
QT23系列齒輪泵
QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A
QT31系列齒輪泵
QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A
QT41系列齒輪泵
QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF
QT42系列齒輪泵
QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z
這是日本住友 SUMITOMO QT 系列中壓內嚙合齒輪泵，主打低脈動、高耐壓、長壽命，適配中型液壓系統，廣泛用于注塑機、液壓站、自動化裝備。

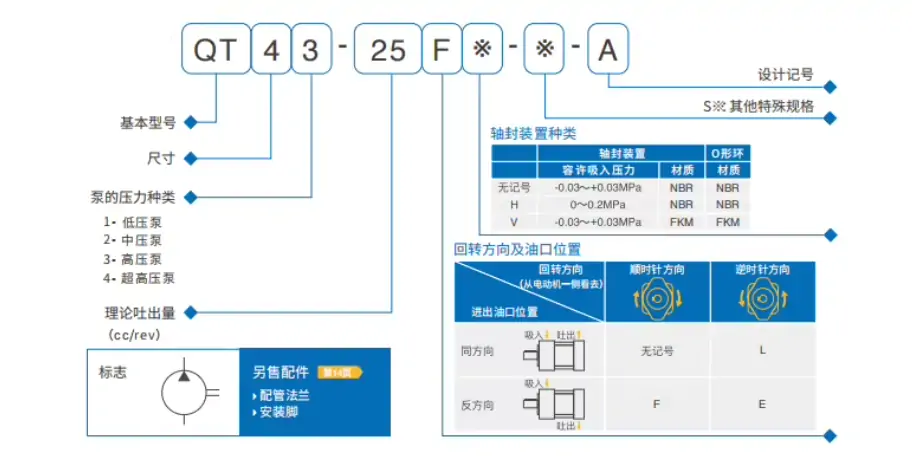

一、型號逐字拆解
QT42 - 25 - F - A
- QT42QT：住友內嚙合齒輪泵核心系列4：中壓系列，額定壓力約 14MPa（≈140 kgf/cm2）2：泵體規格（對應中壓平臺尺寸與結構）
- 25
- 理論排量：25 mL/rev（單轉輸出油量）
- F
- 安裝形式：法蘭安裝（腳座安裝為無 F，法蘭式更適配設備集成）
- A
- 標準規格：標準軸封、標準油口、基礎配置，通用性強
二、核心技術參數
| 項目 | 參數值 | 說明 |
|---|---|---|
| 理論排量 | 25 mL/rev | 單轉理論輸油量 |
| 額定壓力 | 14 MPa | 常規長期工作壓力 |
| 最高壓力 | 16 MPa | 短時峰值壓力上限 |
| 最高轉速 | 1800 r/min | 工業電機常用 4 極（1450 r/min）適配 |
| 推薦轉速 | 600～1500 r/min | 兼顧效率與壽命 |
| 1450 r/min 流量 | 約 36 L/min | 4 極電機額定工況輸出 |
| 容積效率 | ≥92% | 泄漏控制優秀，能耗低 |
| 噪音 | ≤63 dB(A) | 中壓段低噪，適合車間環境 |
| 安裝方式 | 法蘭安裝（F） | 設備端集成便捷，定位精準 |
| 軸封類型 | 標準高壓油封 | 適配常規液壓油，耐用性佳 |
| 重量 | 約 25 kg | 中型泵體，搬運安裝友好 |
| 油口規格 | 吸口 1 1/2"、吐口 1" | 通用液壓管路匹配 |
三、性能特點

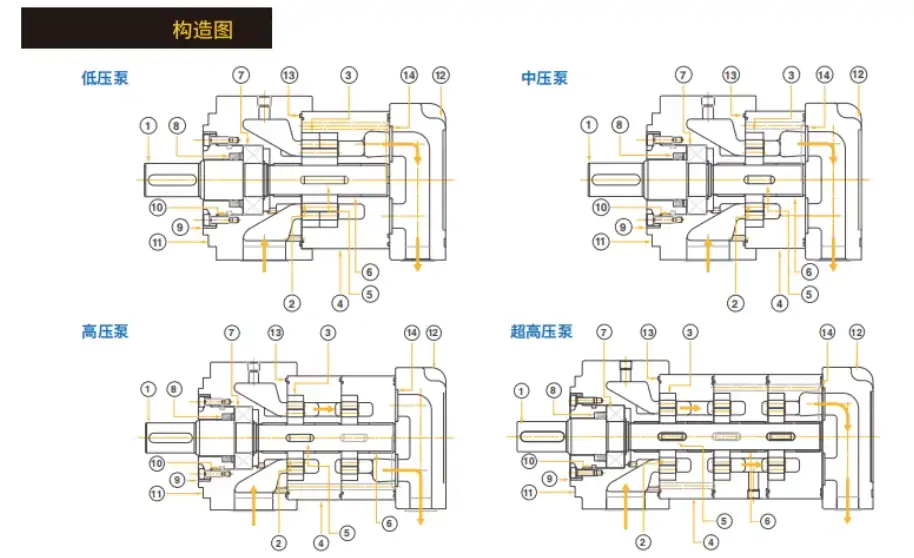

- 內嚙合結構：低脈動（脈動＜0.2 MPa），適配精密速度控制與保壓場景
- 中壓高可靠：14 MPa 額定壓力，覆蓋多數工業液壓需求，抗沖擊能力強
- 強制潤滑設計：滑動面無直接接觸，磨損小，壽命長，適配水-乙二醇等低潤滑性介質
- 法蘭安裝優勢：安裝定位快，同軸度好，減少振動與密封損耗
- 模塊化兼容：同系列部件通用，維護便捷，可組合為雙聯泵擴展流量
四、典型應用
- 注塑機、壓鑄機液壓系統（中壓動力源）
- 中小型液壓站（機床、自動化產線配套）
- 工程機械、起重設備（中壓負載回路）
- 液壓試驗臺（精準壓力控制需求）
五、同系列常用型號對照
- QT42-20F-A（小排量）
- QT42-25F-A（本型號）
- QT42-31.5F-A（大排量）
- QT42-40F-A（超大排量）
