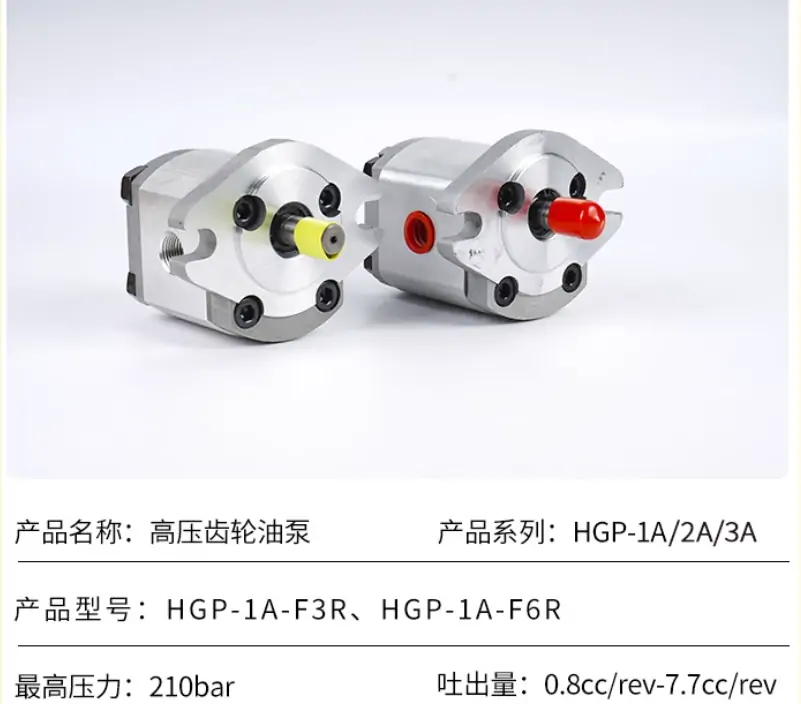

新鴻HYDROMAX齒輪油泵HGP-3A-F11R F8R F28R F14R F17R F23R
常用數控機械加工螺紋的計算
國際標準：
一、擠牙絲攻內孔徑計算公式：-
公式：牙外徑－1/2×牙距-
例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mm-
M6×1.0＝6－(1/2×1.0)＝5.5mm-
例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mm-
M6×1.0＝6－(1.0÷2)＝5.5mm-
二、一般英制絲攻之換算公式：-
1英寸=25.4mm（代碼）-
例1：（1/4-30）-
1/4×25.4＝6.35(牙徑)-
25.4÷30＝0.846(牙距)-
則1/4-30換算成公制牙應為：M6.35×0.846-
例2：（3/16-32）-
3/16×25.4＝4.76(牙徑)-
25.4÷32＝0.79(牙距)-
則3/16-32換算成公制牙應為：M4.76×0.79-
三、一般英制牙換算成公制牙的公式：-
分子÷分母×25.4＝牙外徑（同上）-
例1：(3/8-24)-
3÷8×25.4＝9.525(牙外徑)-
25.4÷24＝1.058(公制牙距)-
則3/8-24換算成公制牙應為：M9.525×1.058-
四、美制牙換算公制牙公式：-
例：6-32-
6-32 (0.06+0.013)/代碼×6＝0.138-
0.138×25.4＝3.505（牙外徑）-
25.4÷32＝0.635（牙距）-
那麼6-32換算成公制牙應為：M3.505×0.635-
1、 孔內徑計算公式：-
牙外徑－1/2×牙距則應為：-
M3.505－1/2×0.635＝3.19-
那麼6-32他內孔徑應為3.19-
2、擠壓絲攻內孔算法：-
下孔徑簡易計算公式1：-
牙外徑－（牙距×0.4250.475）/代碼＝下孔徑-
例1：M6×1.0-
M6－(1.0×0.425)＝5.575（最大下孔徑）-
M6－（1.0×0.475）＝5.525(最小)-
例2：切削絲攻下孔內徑簡易計算公式：-
M6－(1.0×0.85)＝5.15（最大）-
M6－(1.0×0.95)＝5.05(最小)-
M6－（牙距×0.860.96）/代碼＝下孔徑-
例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05-
五、壓牙外徑計算簡易公式：-
1．直徑－0.01×0.645×牙距（需通規通止規止）-
例1：M3×0.5＝3－0.01×0.645×0.5＝2.58(外徑)-
例2：M6×1.0＝6－0.1×0.645×1.0＝5.25(外徑)-
六、公制牙滾造徑計算公式：（飽牙計算）-
例1：M3×0.5＝3－0.6495×0.5＝2.68(車削前外徑)-
例2：M6×1.0＝6－0.6495×1.0＝5.35(車削前外徑)-
七、壓花外徑深度（外徑）-
外徑÷25.4×花齒距＝壓花前外徑-
例：4.1÷25.4×0.8(花距)＝0.13 壓花深度應為0.13-
八、多邊形材料之對角換算公式：-
1．四角形：對邊徑×1.414＝對角徑-
2．五角形：對邊徑×1.2361＝對角徑-
3．六角形：對邊直徑×1.1547＝對角直徑-
公式2： 1．四角：對邊徑÷0.71＝對角徑-
2．六角：對邊徑÷0.866＝對角徑-
九、刀具厚度（切刀）：
材料外徑÷10+0.7參考值-
十、錐度的計算公式：-
公式1：（大頭直徑－小頭直徑）÷（2×錐度的總長）＝度數-
等于查三角函數值-
公式2：簡易-
（大頭直徑－小頭直徑）÷28.7÷總長＝度數-
十一、車螺紋轉速選擇：
速度=1200／螺距-安全數值（建議值80）

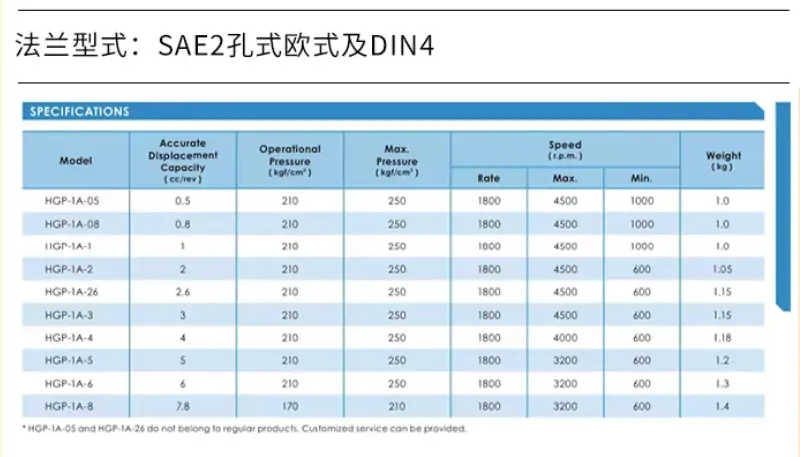

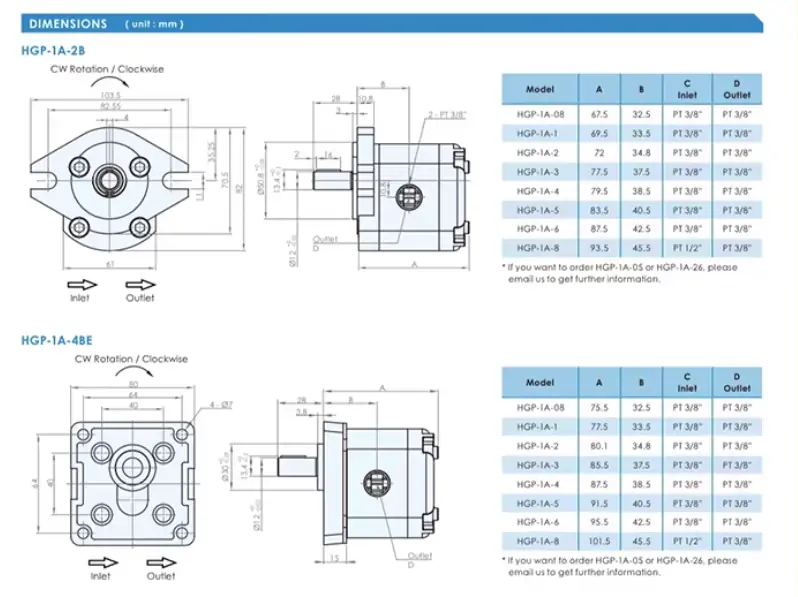

HGP-1A:
HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R

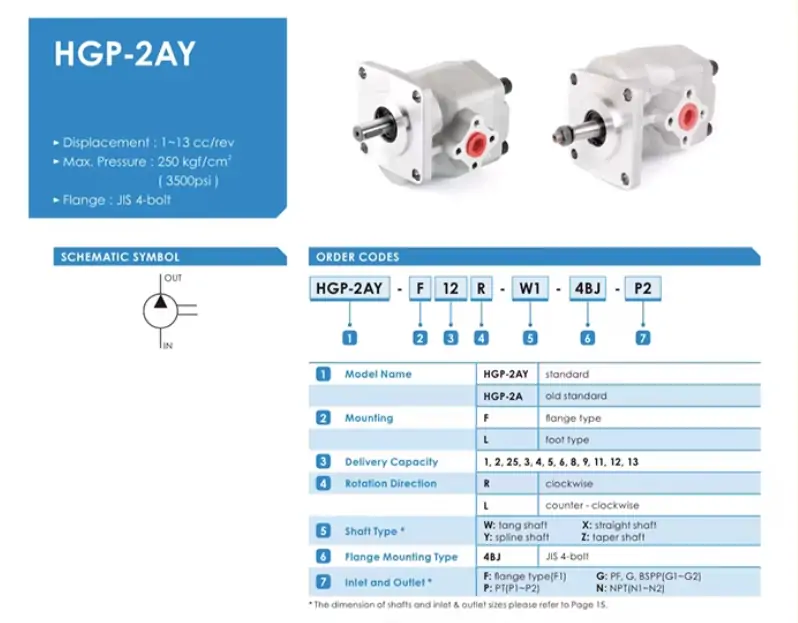

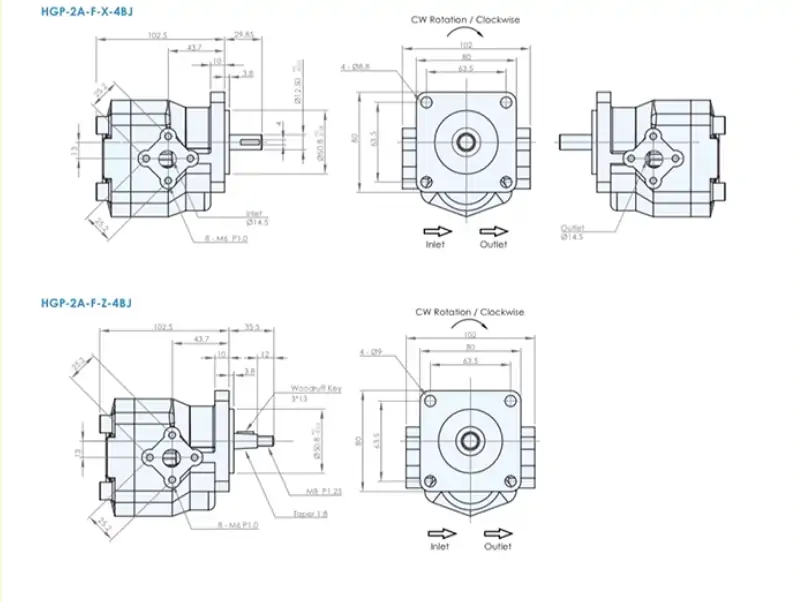

HGP-2A:
HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F5R,HGP-2A-F6R,HGP-2A-F7R,HGP-2A-F8R,
HGP-2A-F9R,HGP-2A-F10R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F14R

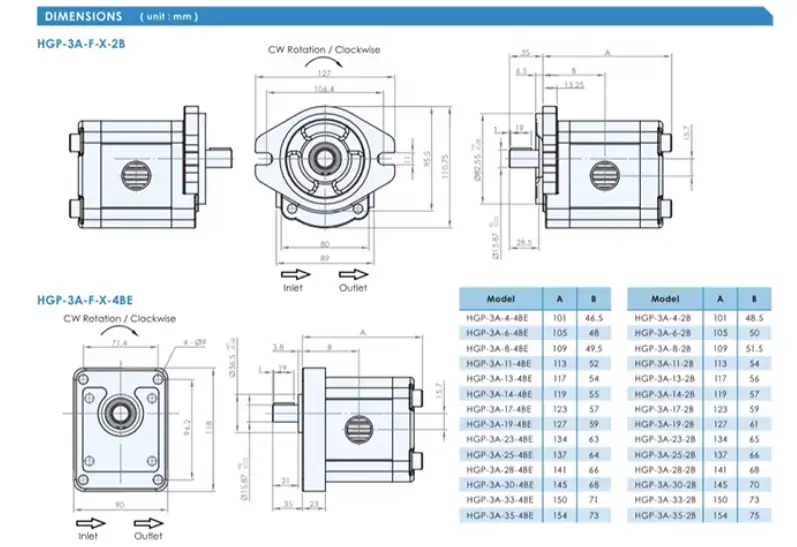

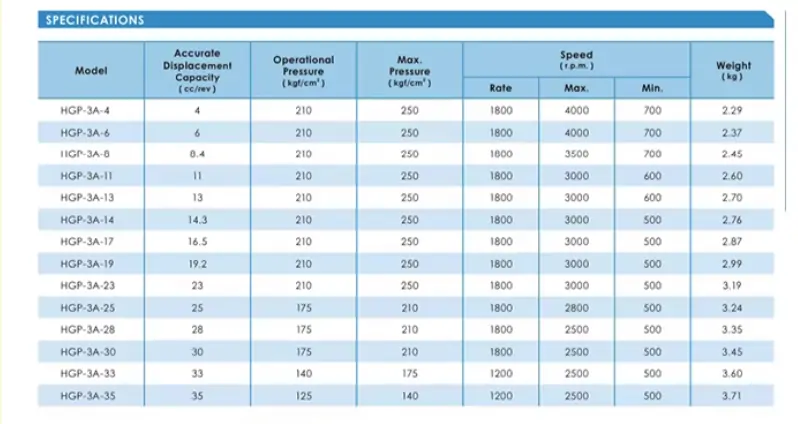

HGP-3A:
HGP-3A-F6R,HGP-3A-F8R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,
HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.hd-chaiqian.com.cn/yyyb/12.html
