KECHENG磁性感應開關CS1-J/G/H/M/CS1-S/U/C73/CMSJGHE氣動傳感器
CS1A020 CS1E020 CS1B1020 CS1B2020 CS1B3020
CS1B4020 CS1B5020 CS1B6020 CS1B7020 CS1B8020
DS1A020 DS1AN020 DS1B1020 DS1B2020 DS1B3020
DS1B4020 DS1B5020 DS1B6020 DS1B7020 DS1B8020
DMSGS-NPN DMSGS-PNP DMSHS-NPN DMSHS-PNP
CS1-M直插型 CS1-M-020-S12 CS1-M-020-S32
CS1-M-020-S20 CS1-M-020-S40 CS1-M-020-S16
CS1-M-020-S25 CS1-M-020-S10 CS1-J CS1-U CS1-G
CS1-S CS1-M CS1-F CS1A020 CS1E020
D-A93 D-Z73 D-C73 D-A73 CS1H020 D-M9N D-M9P
D-M9B CS1F020 CS1A020 CS1A030 CS1A050
DS1A020 DS1AN020 DS1A030 DS1A050 DS1AN030 DS1AN050
不銹鋼綁帶（大頭）F.U開關用
不銹鋼綁帶（小頭）S開關用
SC支架32-50(PM-6） 推薦 SC支架63(PM-8） SC支架80-100(PM-10）
SC支架125(PM-12） SC支架160(PM-16）
SI支架32-40 SI支架50-63 SI支架80 SI支架100
SI支架125 SI支架160
SU支架32-40 SU支架50-63 SU支架80 SU支架100
SU支架125 SU支架160 SC萬能支架（適合缸徑32-125）
乳白色 F-SC32-50SH 白色 F-SC63SH 米白色 F-SC80-100SH
淺灰色 F-SC125SH 深灰色 F-SC160-200SH 灰色 F-SC250SH
液壓系統換向閥的換向回路選擇分析

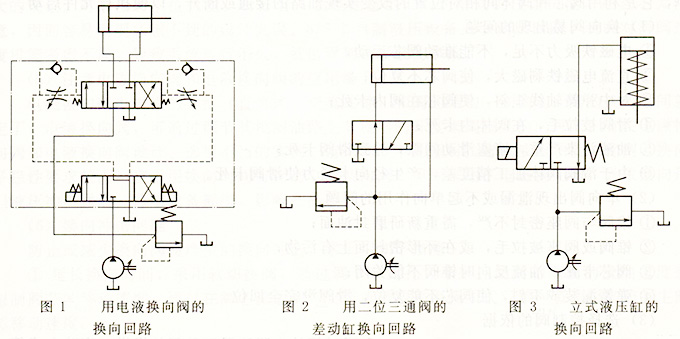

①使用三位四通電液換向閥的換向回路，如圖1所示回路的換向平穩性，可通過調節電液閥中的節流閥來得到改善。
②使用二位三通閥的差動液壓缸換向回路，換向閥為電磁閥如圖2所示，換向時沖擊較大，只適用于換向頻率較低（30次／分鐘以下）、流量較小（6 L/min以下）且運動部件慣性不大的場合。
③立式液壓缸的換向，使用二位三通閥換向，如圖3所示，液壓缸是利用重力或彈簧回程的單作用缸。
④在閉式系統中可用雙向變量泵變更輸油方向來?yè)Q向，如圖4所示，活塞向右運動時，輔助泵2通過單向閥3來補油；反向運動時多余的油液通過由進油側壓力控制的二位三通液動閥4和溢流閥6排回油箱。溢流閥6和8既可防止泵吸空，又可使活塞運動平穩；溢流閥7為安全閥。
注意：該回路適用于壓力較高、流量較大的場合。
⑤使用二位四通換向閥2實現擺動馬達1往復擺動的換向回路，如圖5所示，當負載壓力超過順序閥3或4的調定壓力時，換向閥切換。
注意的問題：換向閥采用液動式比采用壓力繼電器和電磁閥的回路換向更精確和平穩。
⑥電液比例換向閥控制的換向回路，如圖6所示，液壓缸在電液比例換向閥的控制下，既能實現往復換向，又能實現調速，定差式減壓閥為主閥閥口提供壓力補償。這種回路控制性能好，動作平穩，適用于速度變化緩慢、運動部件質量不大的場合。
